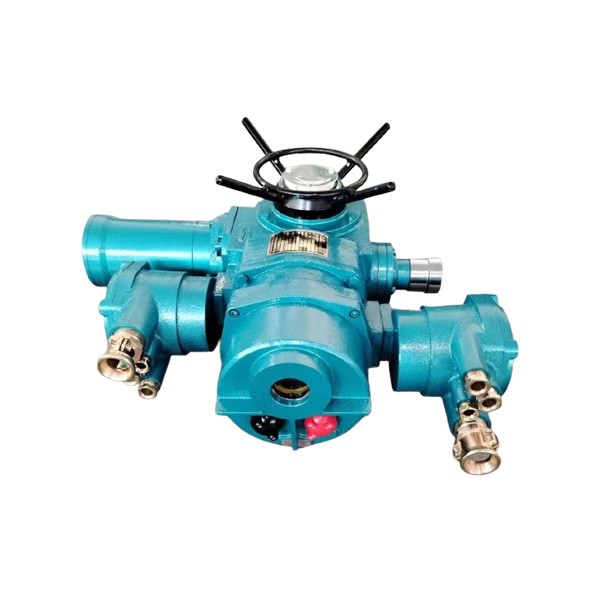

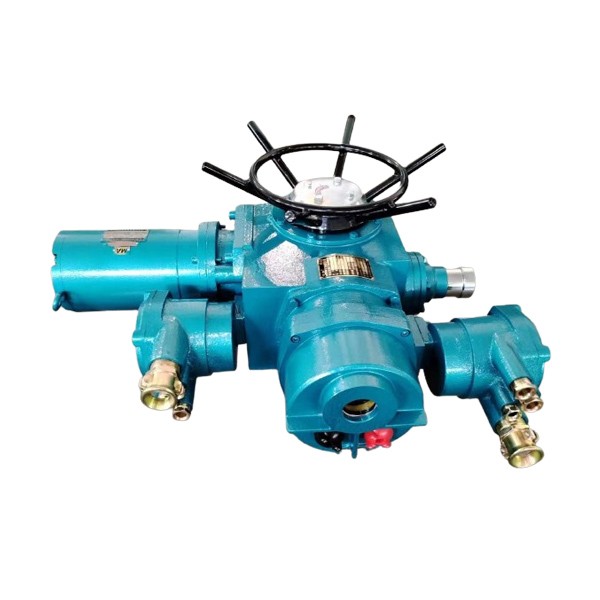

一、礦用閥門電動裝置概述

礦用閥門電動裝置是一種專為礦山、冶金、化工等行業設計的控制系統，用于自動化操作閥門的開關。它主要由電動執行機構、控制系統和閥門組成，能夠在惡劣環境下穩定運行，確保礦山生產的安全與高效。

該系列電動裝置的性能不僅執行 JB/T8528-1997《普通型閥門電動裝置技術要求》的規定而且執行 GB3836.1-2021《爆炸型氣體環境用電氣設備第 1 部分：通用要求》，GB3836.2-2021《爆炸性氣體環境用 電氣設備第 2 部分：隔爆型“d”》、GB3836.4-2021《爆炸性氣體環境用電氣設備 第 4 部分 本質安全型 “i”》及 Q/320412BSK005－2009《QB、ZB、ZJ 系列礦用閥門電動裝置》的規定。

產品型式：礦用隔爆兼本質安全型 防爆標志： Exd[ib]I

二、礦用閥門電動裝置主要組成

電動執行機構：

電動執行機構是礦用閥門電動裝置的核心部件，通常采用電動機驅動，通過齒輪傳動系統將電能轉換為機械能，實現閥門的開關動作。

控制系統：

控制系統負責對電動執行機構的操作進行監控和控制，可以包括手動控制、遠程控制和自動控制等多種方式，以適應不同的工作環境和需求。

閥門：

閥門是流體控制系統的重要組成部分，電動裝置通過控制閥門的開閉來調節流體的流量和壓力。

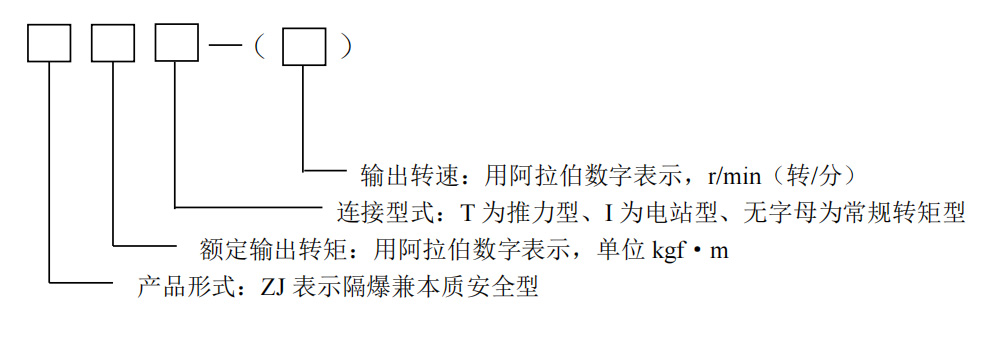

三、型號表示方法

型號示例： ZJ90-24：表示礦用隔爆兼本質安全型閥門電動裝置，輸出轉矩 900N·m（90kgf·m），輸出轉速 24r/min。

四、工作環境和主要技術參數

3.1 電源：電機常規電壓：380V、660V；三相三線；

控制電壓：交流 AC：110V 直流 DC： 12V、24V

輸出：干接點信號，閥位電流信號，485 總線通訊

3.2 工作環境：

3.2.1 海拔不超過1200m。

3.2.2 周圍空氣溫度：-20℃～+40℃。

3.2.3 周圍空氣相對濕度不大于95%（25℃時）。

3.2.4 在有瓦斯和煤塵等爆炸混合物煤礦井下。

3.2.5 無破壞絕緣的氣體或蒸汽的環境中。

3.2.6 在無顯著搖動和沖擊振動的地方。

3.3 工作制：為短時 10 分鐘。
