1. 概述

在煤礦水泵閥門的控制上，射流泵和抽真空泵配套的電磁閥因經常泄漏，無法提供準確的閥位信號，已跟不上煤礦自動化精確控制要求。我公司針對礦用小口徑高壓閥門，開發研制的QMB系列礦用隔爆型小型閥門電動裝置，該產品結構緊湊、起動轉矩大、控制精度高、功能齊全、性能可靠、安裝調整簡便。

該產品適用于可用于蝶閥、球閥、旋塞閥等部分回轉小型閥門和類似設備，與閥門配套組成電動閥門，用于閥門的開啟、關閉或調節，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作，是實現閥門遠控、集控必不可少的驅動裝置。

QMB系列礦用隔爆型小型閥門電動裝置的性能不僅執行GB/T24923－2010《普通型閥門電動裝置技術要求》的規定而且執行GB/T 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》、GB/T 3836.2－2021《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》、GB/T 3836.3-2021《爆炸性環境 第3部分：由增安型“e”保護的設備》及Q/320412BSK007－2022《QMB系列礦用隔爆型小型閥門電動裝置》的規定。

防爆型式為：礦用隔爆型，防爆標志為Ex dbⅠMb。

2. 型號表示方法

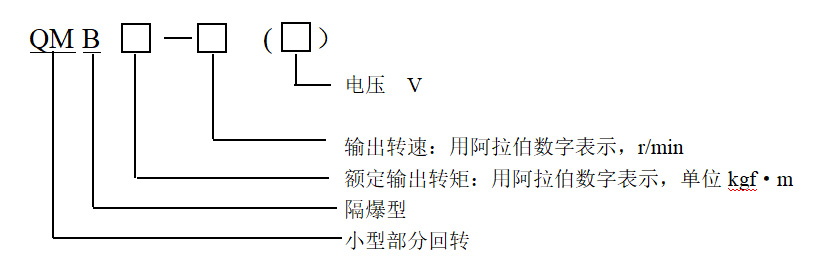

2.1 QMB系列礦用隔爆型小型閥門電動裝置型號表示方法：

型號示例：QMB45-1(660V)表示礦用隔爆型小型閥門電動裝置額定輸出轉矩45kgf·m（450N.m），輸出轉速1r/min，電源電壓660V；

2.2 礦用隔爆型小型閥門電動裝置配用的電動機工作制式為S2-10min；

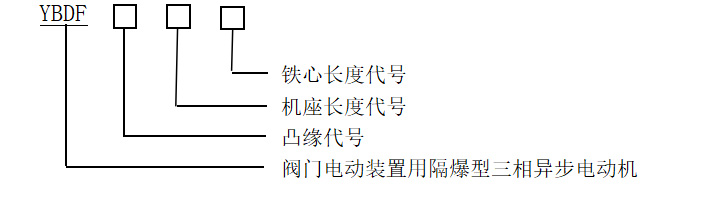

型號為QMB10~45的電動裝置配用的電動機是三相、電壓380/660V，為4極電機，型號編制方法：

3. 工作環境和主要技術參數

3.1 電源：AC380/AC660V；

3.2 工作環境：

3.2.1 大氣壓力：80～110KPa。

3.2.2 環境溫度：-20℃～+40℃。

3.2.3 周圍空氣相對濕度不大于95%（25℃時）。

3.2.4 在含有甲烷煤塵等爆炸混合物煤礦井下（采掘工作面除外）。

3.3 工作制：為短時10分鐘。
