一、概述

本系列閥門電動裝置分普通型（JQ）和隔爆型（JQB）兩種，是我廠結合國內外先進技 術研制的新一代一體式智能型部分回轉電動裝置。該系列產品結構緊湊、體積小、重量輕、 功能齊全、性能可靠，主傳動采用兩級蝸輪副的減速傳動機構，使該系列的閥門電動裝置真正具備了完全自鎖功能。

該閥門電動裝置適用于中小口徑的蝶閥、球閥、旋塞閥等部分回轉閥門和類似設備。它 與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠 距對閥門進行控制，亦能在現場手動操作。該產品廣泛應用于給排水、供熱、電站、化工、 食品、紡織、造紙、制藥、船舶、鋼鐵、煤碳等工業部門。

二、技術參數

1、技術條件

電源：380V-50Hz（特殊要求可在訂貨時提供）。

環境溫度：-20~50℃。 相對濕度：不大于 90%（25℃時）。

工作環境：JQ 型用于無易燃易爆和無強腐蝕介質的場所；JQB 型為防爆產品，防爆標志為 dIIBT4，用于工廠的爆炸性氣體混合物場所。

防護等級：IP65。

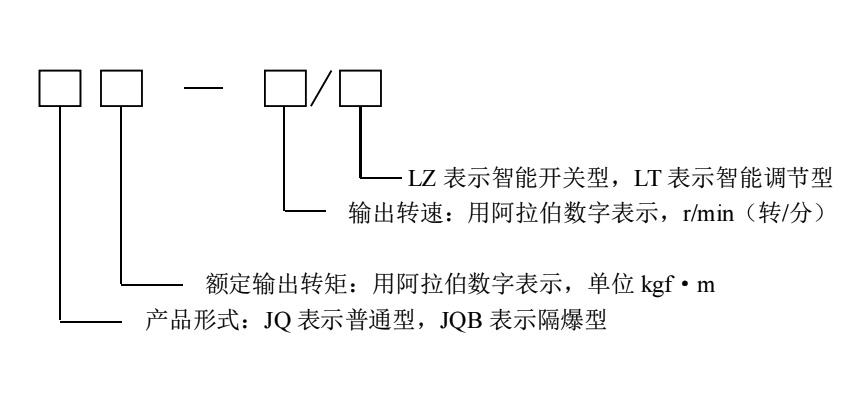

2、型號表示方法

三、 結構外形及安裝連接尺寸

本系列閥門電動裝置主要由電機、減速機構、行程控制機構、轉矩控制機構、開度指示 機構、手—電動切換及手動機構等組成。

1、電機：閥門專用電機，額定持續工作時間為 10 分鐘, 安裝在箱體的外側面。

2、減速機構: 由一級直齒輪副和二級蝸輪副組成, 電機的動力經減速機構傳遞給輸出軸。

3、行程控制機構： 采用凸輪機構、凸輪軸與輸出軸同步， 在開向和關向各設兩個微動開關、一個控制電機電源、一個接通指示燈。

4、轉矩控制機構： 采用蝸桿軸向竄動結構， 蝸桿軸上裝有碟形彈簧，隨著輸出轉矩的 增大，蝸桿軸就會壓縮碟形彈簧產生軸向竄動（位移），并通過曲柄變為凸輪軸的轉動，凸輪的偏轉角度大小與輸出轉矩成正比，當輸出轉矩達到設定值時，凸輪觸動微動開關，切斷電機電源。

5、開度指示機構： 用于現場指示閥門開啟程度。 行程控制機構中指針軸的頂端裝有刻度盤。在凸輪指針軸的側面裝有供控制室開度表用的電位器，凸輪指針軸和電位器軸之間用 一對升速直齒輪副連接。

6、手—電動切換及電動機構：采用半自動電動優先式，推動切換手柄即完成了手 — 電動切換，搖動手輪則可進行手動操作，完成手動操作后松開切換手柄即自動回到電動位置。
