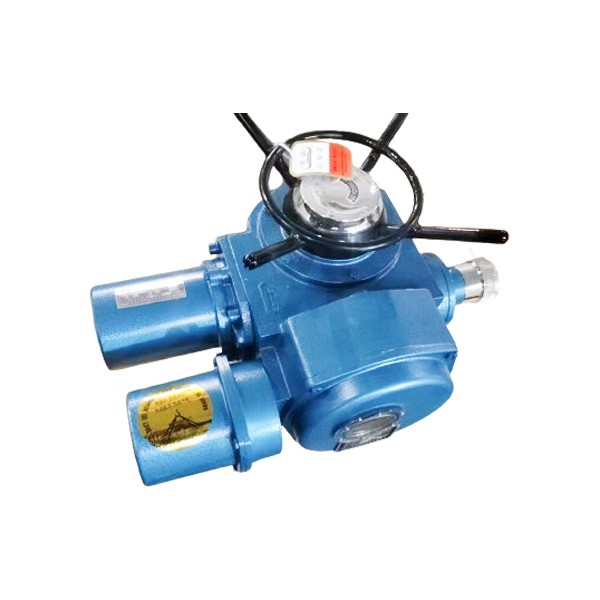

電動執行機構作為工業自動化領域的核心部件，通過電能驅動實現機械運動的準確控制，廣泛應用于閥門調節、擋板啟閉、機械定位等場景。其工作原理融合了電力傳動、伺服控制與機械傳動技術，形成了高度集成化的運動控制系統。本文將從結構組成、工作原理、控制模式及典型應用四個維度展開分析。

一、核心結構組成：能量轉換與信號處理的精密協作

電動執行機構由驅動單元、傳動單元、控制單元和反饋單元四大模塊構成，各模塊協同實現電能到機械能的轉化與閉環控制。

驅動單元

采用三相伺服電機或單相交流電機作為動力源，通過電磁感應原理將電能轉化為旋轉動力。

傳動單元

通過蝸輪蝸桿、行星齒輪或多級減速箱實現轉速與扭矩的轉換。以多回轉執行機構為例，電機高速旋轉經蝸輪蝸桿減速后，輸出軸扭矩可放大數十倍，驅動閘閥等大口徑閥門完成啟閉動作。部分機構采用行星減速加渦輪渦桿傳動，兼具高能效率與機械自鎖特性。

控制單元

包含伺服放大器與邏輯控制電路，負責信號處理與電機驅動。當輸入4-20mA控制信號時，伺服放大器將其與位置反饋信號比較，偏差值經放大后驅動電機正反轉。

反饋單元

采用導電塑料電位器或編碼器實時監測輸出軸位置，將機械位移轉化為4-20mA電流信號反饋至控制單元。直行程機構通過杠桿彈簧結構實現位移傳感，角行程機構則利用凸輪組與微動開關配合，形成雙重限位保護。

二、工作原理：閉環控制下的準確定位

電動執行機構的核心邏輯是通過"輸入信號-電機驅動-位置反饋-動態調整"的閉環控制鏈實現準確定位，其工作流程可分為三個階段：

信號解析與驅動階段

當控制系統發出"開啟50%"指令時，4-20mA信號輸入伺服放大器，與位置反饋信號比較后產生誤差電壓。該電壓驅動電機旋轉，通過減速箱將高速旋轉轉化為低速大扭矩輸出。例如，驅動閘閥時，電機需完成多圈旋轉（多回轉型），而球閥控制僅需90°旋轉（部分回轉型）。

機械傳動與位置轉換階段

傳動單元將電機旋轉運動轉化為直線或角位移。直行程機構通過絲杠螺母副將旋轉運動轉化為直線運動，驅動閥門閥桿升降；角行程機構則直接通過輸出軸帶動閥門球體或蝶板旋轉。部分機構采用十進制計數器原理，通過傘齒輪帶動主動小齒輪，再驅動計數器記錄轉數，實現行程的數字化控制。

反饋調節與限位保護階段

位置發送器實時監測輸出軸位移，當達到預設位置時，凸輪壓迫微動開關切斷電機電源。若閥門卡澀導致扭矩超限，蝸桿軸向位移觸發力矩開關，實現雙重保護。例如，在石油管道閥門控制中，當輸出扭矩超過設定值時，力矩保護機構可在0.2秒內切斷電源，防止設備損壞。

三、控制模式：適應多樣化工業需求

電動執行機構提供三種控制模式，滿足不同場景需求：

連續調節模式

通過4-20mA信號實現閥門開度的無級調節，廣泛應用于化工反應器溫度控制。

遠程手動模式

操作人員通過電動操作器切換開關，實現閥門的遠程啟閉。在電力行業煙氣脫硫系統中，操作員可在中控室通過旋轉開關控制擋板門開度，調節煙氣流量。

就地手動模式

通過手輪直接操作閥門，適用于電源故障或調試場景。部分機構采用離合器設計，手動操作時自動脫離電動傳動鏈，防止電機反轉損傷。例如，在冶金行業高爐配料系統中，手動模式可確保在斷電情況下仍能完成緊急配料操作。

四、典型應用：賦能工業自動化升級

電動執行機構憑借高精度、快響應、強適應等特性，成為多行業自動化改造的關鍵設備：

電力行業

控制鍋爐進風風門、煙氣再循環擋板，實現燃燒效率優化。例如，在超臨界機組中，執行機構通過PID調節將過量空氣系數控制在1.15-1.25，降低NOx排放30%以上。

過程控制行業

在化工反應釜中，執行機構根據壓力傳感器反饋調節進料閥門，確保反應壓力穩定在設定值±0.05MPa。在食品包裝領域，通過控制灌裝閥開度實現液位精度±0.5mm。

工業自動化領域

在機器人關節驅動中，微型電動執行機構提供±0.01°的定位精度，滿足精密裝配需求。在風電變槳系統中，執行機構通過CAN總線實現三葉片同步調節，將功率輸出波動控制在5%以內。

五、技術演進趨勢

隨著工業4.0推進，電動執行機構呈現三大發展方向：

智能化升級

集成AI算法實現預測性維護，通過振動傳感器監測齒輪磨損，提前30天預警故障。

無線化控制

采用LoRa或NB-IoT技術實現遠程監控，在危險區域（如核電站）替代有線連接，降低布線成本40%。

模塊化設計

通過標準化接口快速適配不同閥門。

電動執行機構作為工業自動化的"肌肉與神經"，通過精密的機械設計與先進的控制算法，實現了運動控制的智能化。隨著新材料（如碳纖維齒輪）與新技術（如磁懸浮軸承）的應用，其性能邊界將持續拓展，為智能制造提供更強動力。
